坯料在冷鍛時要產(chǎn)生變形和加工硬化，使鍛模承受高的荷載，因此，需要使用高強(qiáng)度的鍛模和采用防止磨損和粘結(jié)的硬質(zhì)潤滑膜處理方法。另外，為防止坯料裂紋，需要時進(jìn)行中間退火以保證需要的變形能力。為保持良好的潤滑狀態(tài)，可對坯料進(jìn)行磷化處理。在用棒料和盤條進(jìn)行連續(xù)加工時，目前對斷面還不能作潤滑處理，正在研究使用磷化潤滑方法的可能。
根據(jù)坯料的移動方式，鍛造加工可分為自由鍛、鐓粗、擠壓、模鍛、閉式模鍛、閉式鐓鍛。閉式模鍛和閉式鐓鍛由于沒有飛邊，材料的利用率就高。用一道工序或幾道工序就可能完成復(fù)雜鍛件的精加工。由于沒有飛邊，鍛件的受力面積就減少，所需要的荷載也減少。但是，應(yīng)注意不能使坯料完全受到限制，為此要嚴(yán)格控制坯料的體積，控制鍛模的相對位置和對鍛件進(jìn)行測量，努力減少鍛模的磨損。
根據(jù)鍛模的運動方式，鍛造加工又可分為擺輾、擺旋鍛、輥鍛、楔橫軋、輾環(huán)和斜軋等方式。擺輾、擺旋鍛和輾環(huán)也可用精鍛加工。為了提高材料的利用率，輥鍛和橫軋可用作細(xì)長材料的前道工序加工。與自由鍛一樣的旋轉(zhuǎn)鍛造加工也是局部成形的，它的優(yōu)點是與鍛件尺寸相比，鍛造加工力較小情況下也可實現(xiàn)形成。包括自由鍛在內(nèi)的這種鍛造加工方式，加工時材料從模具面附近向自由表面擴(kuò)展，因此，很難保證精度，所以，將鍛模的運動方向和旋鍛工序用計算機(jī)控制，就可用較低的鍛造加工力獲得形狀復(fù)雜、精度高的產(chǎn)品。
當(dāng)溫度超過300℃-400℃（鋼的藍(lán)脆區(qū)），達(dá)到700℃-800℃時，變形阻力將急劇減小，變形能也得到很大改善。根據(jù)在不同的溫度區(qū)域進(jìn)行的鍛造加工，針對鍛件質(zhì)量和鍛造加工工藝要求的不同，可分為冷鍛、溫鍛、熱鍛三個成型溫度區(qū)域。原本這種溫度區(qū)域的劃分并無嚴(yán)格的界限，一般地講，在有再結(jié)晶的溫度區(qū)域的鍛造加工叫熱鍛，不加熱在室溫下的鍛造加工叫冷鍛。

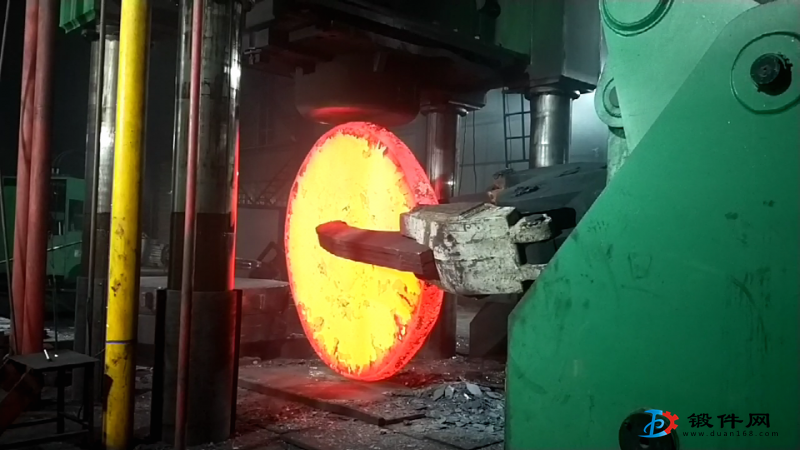

在低溫鍛造加工時，鍛件的尺寸變化很小。在700℃以下鍛造加工，氧化皮形成少，而且表面無脫碳現(xiàn)象。因此，只要變形能在成形能范圍內(nèi)，冷鍛容易得到很好的尺寸精度和表面光潔度。只要控制好溫度和潤滑冷卻，700℃以下的溫鍛也可以獲得很好的精度。熱鍛時，由于變形能和變形阻力都很小，可以鍛造加工形狀復(fù)雜的大鍛件。要得到高尺寸精度的鍛件，可在900℃-1000℃溫度域內(nèi)用熱鍛加工。
另外，要注意改善熱鍛的工作環(huán)境。鍛模壽命（熱鍛2-5千個，溫鍛1-2萬個，冷鍛2-5萬個）與其它溫度域的鍛造加工相比是較短的，但它的自由度大，成本低。
對重要鍛件質(zhì)量的控制，專有一套標(biāo)記方法，以便在生產(chǎn)過程和使用過程中進(jìn)行查找。
對原材料的標(biāo)記，從一開始便應(yīng)十分注意。標(biāo)定的內(nèi)容包括材料牌號、爐批號、收發(fā)貨日期和供應(yīng)廠的代號等。這樣做有助于區(qū)別材質(zhì)的變異是由于制造過程本身的因素引起；還是由于非制造過程的因素引起。原材料有了標(biāo)記，也能為評價供應(yīng)廠的產(chǎn)品質(zhì)量提供可靠的依據(jù)。
重要鍛件的標(biāo)記包括零件號、爐批號、鍛造日期和承制廠記號等，應(yīng)將其在生產(chǎn)中逐件檢查記錄下來，以便在使用過程中一旦發(fā)生問題，可以用來幫助查找原因和確定責(zé)任者。標(biāo)記在鍛件上打印的部位，應(yīng)是鍛件容易發(fā)現(xiàn)的地方。如果鍛件上的印記在機(jī)械加工時會被切削掉，那末在車間的生產(chǎn)過程中，在這個鍛件裝配完畢或用打印模等其它方法重新作出標(biāo)記前，應(yīng)掛上金屬標(biāo)簽，以免混亂。
