鍛件生產(chǎn)中前期鍛造加工的加熱規(guī)范涉及到后期鍛件產(chǎn)品質(zhì)量，那么鍛件鋼料規(guī)格、化學(xué)成分不同，其加熱規(guī)范也有所不同。下面由168鍛件網(wǎng)為大家簡(jiǎn)單介紹。
大型自由鍛件與高合金鋼鍛件多以鋼錠為原材料。
鋼錠按規(guī)格大小可以分為大型鋼錠和小型鋼錠。一般質(zhì)量大于2-2.5t或直徑大于500-550mm的鋼錠稱(chēng)為大型鋼錠，此外稱(chēng)為小鋼錠。鋼錠按加熱裝爐時(shí)的溫度髙低可分為冷錠與熱錠。冷、熱鋼錠的加熱工藝差別很大，因此分別進(jìn)行介紹。
(1)冷錠加熱規(guī)范冷錠加熱的關(guān)鍵在低溫階段，在此階段必須限制裝爐溫度和加熱速度。因?yàn)槔溴V在低于500-600℃加熱時(shí)塑性很差，冷錠內(nèi)部的殘余應(yīng)力又與溫度應(yīng)力同向，鍛件所用鋼錠存在的各種組織缺陷還會(huì)造成應(yīng)力集中，如果裝爐溫度高和加熱速度快極易引起鍛件鍛坯裂紋。
由于鋼錠的斷面尺寸大，產(chǎn)生的溫度應(yīng)力也大，應(yīng)限制其裝爐溫度，并且低溫階段應(yīng)緩慢加熱。大型冷錠均采用二段至五段的分段式加熱規(guī)范。

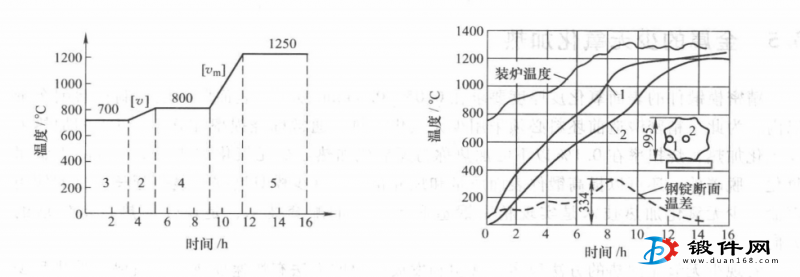

例如鍛件生產(chǎn)采用的19.5t 20MnMo冷錠加熱規(guī)范。下圖所示為19.5t 20MnMo冷錠加熱試驗(yàn)的溫度實(shí)測(cè)曲線。從圖中可見(jiàn)，在加熱的低溫階段斷面溫差不大，最大溫差出現(xiàn)在錠溫600℃以上，這時(shí)鋼錠已具有一定塑性，溫度應(yīng)力也不會(huì)造成開(kāi)裂。
鍛件采用小型冷錠的加熱，由于鋼錠的斷面尺寸小，產(chǎn)生的殘余應(yīng)力和溫度應(yīng)力不大。碳素鋼、低合金鋼采用一段式加熱規(guī)范，快速加熱。對(duì)于高合金鋼小型冷錠，為減少開(kāi)裂應(yīng)與大型冷錠的加熱規(guī)范相同。
(2)熱錠加熱規(guī)范熱錠的加熱規(guī)范主要取決于它的斷面尺寸，而與化學(xué)成分無(wú)關(guān)。各種成分鋼料高溫時(shí)熱擴(kuò)散率接近，各鋼種的熱鋼錠和熱鋼坯可以使用同一加熱規(guī)范。裝爐時(shí)，熱鋼錠心部溫度高于表面約300℃開(kāi)始加熱時(shí)，表面溫度升高，心部溫度繼續(xù)降低，致使斷面溫差縮小，相應(yīng)的溫度應(yīng)力不大；當(dāng)溫度繼續(xù)升高，斷面溫差有所增加，但這時(shí)鋼錠已經(jīng)具有較高的塑性，此時(shí)的溫度應(yīng)力不會(huì)造成裂紋。因此，熱鋼錠不必限制裝爐溫度和升溫速度，可按最大可能加熱速度加熱，但鋼錠達(dá)到最高溫度后，必須通過(guò)長(zhǎng)時(shí)間保溫使其熱透且溫度均勻。如圖所示為5.5t 25Cr2MoVA熱錠加熱規(guī)范。
熱錠不僅可以避免產(chǎn)生殘余應(yīng)力，降低溫度應(yīng)力，還可以縮短加熱時(shí)間，降低燃料消耗。
鍛件所用鋼料規(guī)格、化學(xué)成分不同，其加熱規(guī)范也有所不同。因鍛件材質(zhì)涉及較多如有其它材質(zhì)加熱規(guī)范可在下方留言，168鍛件網(wǎng)在第一時(shí)間看到后會(huì)及時(shí)發(fā)布相關(guān)要求內(nèi)容，查看更多鍛造相關(guān)內(nèi)容可登陸www.emmazi.cn查看。
