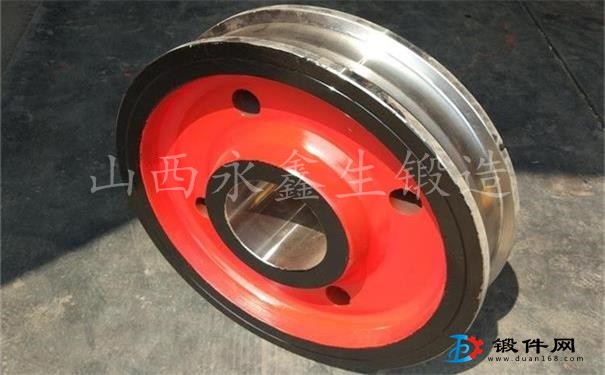

生產(chǎn)車輪鍛件的時(shí)候毛坯在熱爐加熱溫度過(guò)高，加熱時(shí)間過(guò)長(zhǎng)而引起晶粒粗大的現(xiàn)象稱之為“過(guò)熱”。
那么過(guò)熱過(guò)燒有什么危害呢？我們今天來(lái)了解一下吧。
1.碳鋼出現(xiàn)魏氏組織，馬氏體鋼組織只為粗針狀，出現(xiàn)過(guò)多的鐵素體。
2.工模具鋼出現(xiàn)荼狀斷口，合金結(jié)構(gòu)鋼，不銹鋼，高速鋼，彈簧鋼，軸承鋼等除奧氏體晶粒粗大外，還有異相質(zhì)點(diǎn)沿晶界析出，呈連續(xù)網(wǎng)狀分布，使晶界變脆。
過(guò)燒，當(dāng)車輪鍛件坯料加熱到接近氣熔化溫度，并在此溫度下保留時(shí)間過(guò)長(zhǎng)時(shí)，將出現(xiàn)過(guò)燒現(xiàn)象，金屬過(guò)燒后，晶粒粗大，晶界熔化，形成氧化物，出現(xiàn)裂紋。
過(guò)燒的危害：車輪鍛件坯料斷面呈淺灰藍(lán)色，無(wú)金屬光澤，表面粗糙，晶粒粗大類似豆腐渣狀，一鍛即裂，嚴(yán)重過(guò)燒的鋼，只能報(bào)廢回爐重新冶煉，局部過(guò)燒的鋼，當(dāng)制造不太重要的零件時(shí)，可以將過(guò)燒部分切去，其余部分還可使用。
防止措施：
鍛造時(shí)嚴(yán)格控制車輪鍛件加鍛件廠家熱溫度，特別要控制高溫停留時(shí)間及出爐溫度。
車輪鍛件在粗加工車間加工后需要進(jìn)行淬火或正火，高溫回火的工藝稱為終鍛熱處理，加熱過(guò)程中由于鍛件中有一些小裂紋，非金屬的夾雜，中心疏松等冶金缺陷，所以在加熱時(shí)不能使這些缺陷擴(kuò)張，再者就是要加熱均因，對(duì)于截面大，形狀簡(jiǎn)單的碳鋼或低合金鋼的車輪鍛件可以允許使用高溫裝爐及功率直接加熱，對(duì)于截面大的車輪鍛件中合金元素，必須進(jìn)行低溫裝爐階梯式加熱，在600-650度溫度下保溫以減少工件的內(nèi)外溫差，升溫的速度50-100度每小時(shí)，以上就是車輪鍛件終鍛熱處理。
車輪鍛件的表面處理是一道關(guān)鍵的工序步奏，提高鋁合金材質(zhì)的車輪鍛件表面硬度，克服表面耐磨損性等方面的缺陷，延長(zhǎng)其使用壽命，表面處理技術(shù)成為鋁合金使用中不可缺少的工序，而陽(yáng)極氧化技術(shù)是目前應(yīng)用最廣且成功的。
車輪鍛件表面的鈍化膜隨著工作的使用時(shí)間長(zhǎng)短，都有不同程度的破壞，因此，對(duì)鍛件表面必須進(jìn)行定期的清潔保養(yǎng)，以保持其干凈的表面及延長(zhǎng)使用壽命，清洗鍛件表面時(shí)必須注意不發(fā)生表面劃傷現(xiàn)象，避免使用漂白成分以及研磨劑的洗滌液，鋼絲球，研磨工具等，為除掉洗滌液，洗滌結(jié)束時(shí)再用潔凈水沖洗表面。
車輪鍛件表面灰塵以及易除掉污垢物的，可用肥皂，弱洗滌劑或溫水洗滌，表面的商標(biāo)，貼膜，用溫水，弱洗滌劑來(lái)洗，粘結(jié)劑成份，使用酒精或有機(jī)溶劑(乙醚，苯)擦洗，表面的油脂，油，潤(rùn)滑油污染，用柔軟的布擦干凈，以后用中性洗滌劑或氨溶液或用專用洗滌劑清洗。
更多資訊請(qǐng)關(guān)注山西永鑫生鍛造有限公司。
