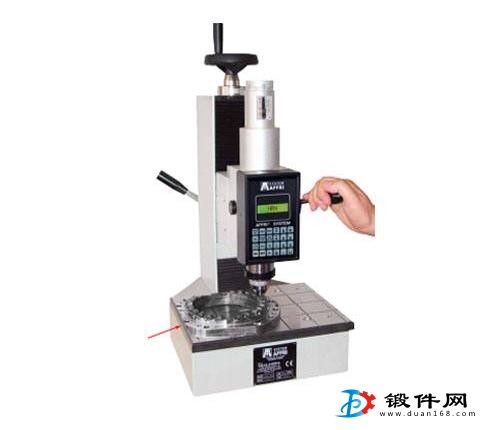

1、載荷方面預(yù)載荷及主載荷的誤差，加載不平穩(wěn)，緩沖機(jī)構(gòu)不正常等，均能造成鍛件硬度讀數(shù)誤差。
2、壓頭安裝不良的誤差壓頭的支承面如沒有很好地與主軸下端相貼合，使壓頭的軸線與主軸線不重合，也會造成試驗(yàn)誤差，使鍛件硬度值偏低。
3、讀數(shù)機(jī)構(gòu)的誤差讀數(shù)機(jī)構(gòu)本身的制造誤差或安裝不良，也可造成明誠誤差。讀數(shù)機(jī)構(gòu)對壓頭位移的誤差在0.002mm時，可產(chǎn)生1個洛氏硬度單位的誤差。
4、壓頭形狀的影響壓頭的兒何形狀對硬度值測定有很大影響
5、主載荷施加速度的影響主載荷施加的速度快，所得的硬度值低；反之，所得的硬度值高。
6、總載荷保持時間的影響總載荷保留時間越長，則獲得的硬度值越低。這對低硬度的影響更為明顯。
7、試樣的影響試樣的表面粗糙度差，工作面和支承面不平行，試樣太薄等，均會對測定硬度值有影響。
8、溫度的影響室溫小于5℃時，緩沖器中油的黏度增加，加壓緩慢，持荷時間不足，硬度值偏高。被檢鍛件溫度應(yīng)與室溫相近。
