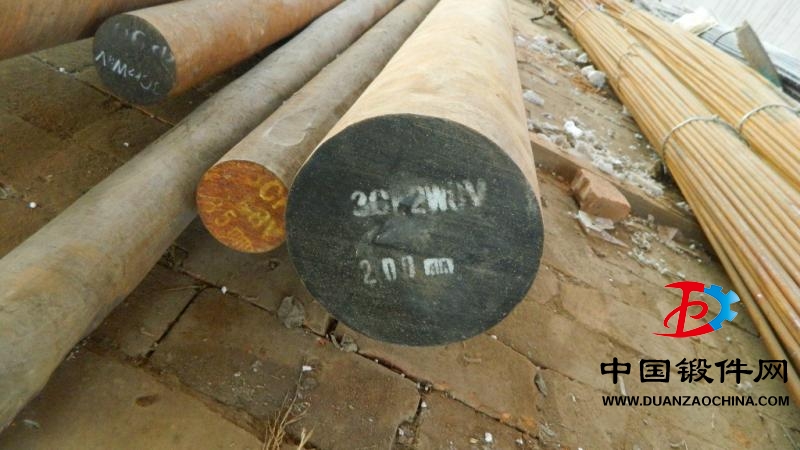

3Cr2W8V材質(zhì)是合金工具鋼的一種，可用于鍛件加工。中國(guó)鍛件網(wǎng)推薦。
材料名稱：合金工具鋼
牌號(hào)：3Cr2W8V
標(biāo)準(zhǔn)：GB/T 1299-1985
●特性及適用范圍：
鍛件熱作模具鋼，是常用的壓鑄模具鋼，有較高的強(qiáng)度和硬度、耐冷熱疲勞性良好，且有較好的淬透性，但其韌性和塑性較差。適用制作高溫、高應(yīng)力下，不受沖擊負(fù)荷的凸模、凹模，如壓鑄模、熱擠壓模、精鍛模、有色金屬成型模等。
●力學(xué)性能：
硬度 ：退火,255～207HB,壓痕直徑3.8～4.2mm
●化學(xué)成份：
鎳 Ni：允許殘余含量≤0.25
銅 Cu：允許殘余含量≤0.30
釩 V ：0.20～0.50
鎢 W ：7.50～9.00
碳 C ：0.30～0.40
硅 Si：≤0.40
錳 Mn：≤0.40
硫 S ：≤0.030
磷 P ：≤0.030
鉻 Cr：2.20～2.70
●熱處理規(guī)范及金相組織：
鍛件熱處理規(guī)范：淬火,1075～1125℃油冷。
●交貨狀態(tài)：
鍛件一般以鋼材退火狀態(tài)交貨或者雙方商議具體細(xì)節(jié)。
3Cr2W8V材質(zhì)_機(jī)械性能_化學(xué)成分 - 鍛件百科.pdf
